Basit bir 5V DC Güç Kaynağı Nasıl Yapılır?

Elektronik meraklıları için çalışma alanınızda 5 voltluk bir DC güç kaynağının olması çok faydalı olabilir. Birçok op amper, mikro denetleyici ve diğer dijital IC'ler (entegre devreler)

5 voltta çalışır (ancak çoğu şimdi 3-15 volt aralığındadır). 1.5A'ya kadar akım sağlayabilen çok basit bir 5 volt DC güç kaynağının nasıl oluşturulacağı aşağıda açıklanmıştır.

Çeşitli bileşenleri birlikte lehimlemeniz gerekecek.

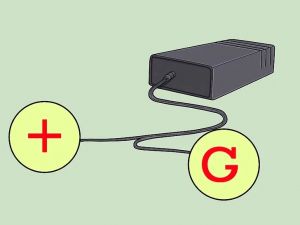

1- AC Adaptöründen Bir Kabloyu Pozitif Terminal Olarak Düşünün

Diğer tel topraklamasını düşünün. Bu noktada hangisini olumlu ya da temel olarak seçtiğinizin bir önemi yok ama bundan sonra hangisinin hangisi olduğunu unutmayın.

2- AC Adaptöründen Gelen Pozitif Kabloyu, Üzerinde Şerit İşareti Olmadan Diyotun Yanına Bağlayın

Daha sonra bağlayacağınız kapasitörü şarj etmek için pozitif kabloyu diyotun anoduna, akımın diyot üzerinden akacağı anoda bağlıyorsunuz.

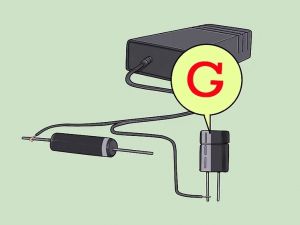

3- Kondansatörün Şeritli Tarafındaki Ucu Bulun

Genellikle bu şerit beyazdır ve üzerinde eksi işareti bulunur. Bu, AC adaptörünün toprak terminaline bağlamanız gereken olumsuz taraftır.

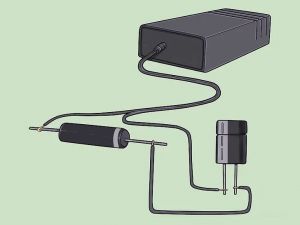

4- Kondansatörün Kalan Terminalini Şeritli Diyotun Terminaline Bağlayın

Yani, kapasitörün pozitif terminalini diyotun katotuna bağlayın. Diyot, negatif çevrimde kapasitörün transformatörden geri boşalmasını durdururken, transformatörden gelen akımın kondansatörü şarj etmesine izin verir.

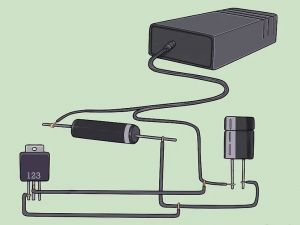

5- Voltaj Regülatörünü IC'nin Pin 1'ini, kapasitörün pozitif tarafı ile diyotun çizgili tarafının bağlandığı düğüme bağlayın.

Pin 2, "ortak" olarak da adlandırılan toprak referansıdır ve AC adaptörünün topraklama kablosuna bağlanmalıdır. Pin 3 çıktıdır. Pin 3 ile toprak arasında 5 volt tutulacaktır.
