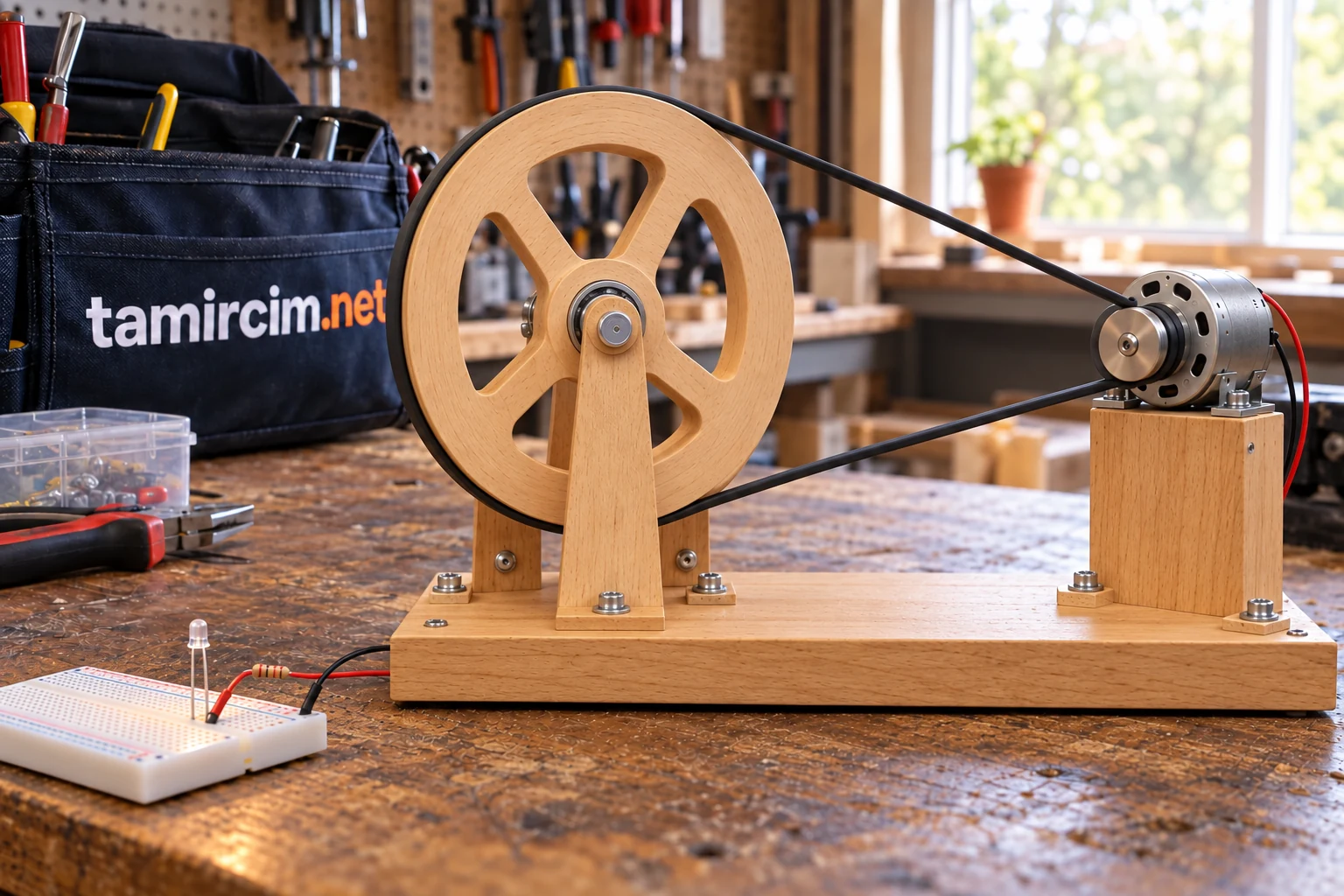

Elektrik jeneratörü, hareket enerjisini elektrik enerjisine dönüştüren bir sistemdir. Günlük hayatta kullanılan jeneratörler, bisiklet dinamoları, rüzgâr türbinleri ve hidroelektrik sistemler bu temel prensiple çalışır.
BU REHBERDE
Bu rehberde basit malzemelerle küçük bir elektrik jeneratörü nasıl yapılır adım adım anlatıyoruz. Küçük bir fırçalı DC motor ve multimetre kullanarak hareketin elektriğe nasıl dönüştüğünü kolayca gözlemleyebilirsiniz.
Elektrik Jeneratörü Nedir?
Elektrik jeneratörü, mekanik hareketi elektrik enerjisine çeviren bir düzenektir. Bir mil döndürüldüğünde, manyetik alan içinde hareket eden bobin elektrik akımı oluşturur. Bu akım küçük bir LED’i yakabilir veya düşük güçlü bir devreyi besleyebilir.
Bu deney, elektrik üretiminin temel mantığını anlamak için oldukça öğreticidir. Büyük jeneratörlerde sistem daha gelişmiş olsa da temel prensip aynıdır: hareket enerjisi elektrik enerjisine dönüşür.
Elektrik Jeneratörü Yapımı İçin Gerekli Malzemeler
- Küçük, kalıcı mıknatıslı ve fırçalı DC motor
- DC gerilim ölçebilen multimetre ve iki krokodil kablo
- Motoru sabitlemek için yalıtkan taban ve bant
- Mile uygun, elle çevrilebilen küçük kol; keskin veya çıkıntılı parça olmamalı
- İsteğe bağlı: kendi akım sınırlaması ve ters kutup koruması bulunan düşük voltajlı LED gösterge modülü
Bu motorun bobini ve mıknatısı zaten içindedir; ayrıca mıknatıs veya bobin sarmak gerekmez. Burada “ters kullanım”, elektrikten hareket üretmek yerine hareketten elektrik üretmek demektir; milin mutlaka ters yönde çevrilmesi anlamına gelmez. Fırçasız motorlar aynı iki kablolu düzeneğin doğrudan yerine geçmez.
1. Gerekli Malzemeleri Hazırlayın
Motoru kuru ve sağlam bir tabana sabitleyin. Elle çevirme kolunun mil üzerinde kaymadığını kontrol edin. Saç, kıyafet ve kabloları hareketli parçadan uzak tutun; çocuklar yetişkin gözetiminde çalışsın.
İlk deney için LED zorunlu değildir. Multimetre, LED'in yanmasına yetmeyen küçük gerilimleri de gösterebilir.
2. Bobin veya Sarım Mantığını Anlayın
Jeneratörlerde elektrik üretiminin temelinde bobin ve manyetik alan ilişkisi vardır. Manyetik alan içinde hareket eden bobin elektrik akımı oluşturur. Bu nedenle elektrik üretiminde mıknatıs ve sarım sistemi önemli rol oynar.
Hazır bir DC motor kullandığınızda bu bobin yapısı motorun içinde zaten bulunur. Bu yüzden ayrıca karmaşık bir sarım yapmadan basit bir jeneratör deneyi gerçekleştirebilirsiniz.
3. DC Motoru Jeneratör Olarak Kullanın
DC motorun mil kısmı döndürüldüğünde motorun içindeki bobin ve mıknatıs sistemi elektrik üretmeye başlar. Bu nedenle küçük DC motorlar basit jeneratör denemeleri için oldukça uygundur.
Motorun iki bağlantı ucunu bulun. Bu uçlar, üretilecek elektriği LED’e aktarmak için kullanılacaktır.
4. Önce Gerilimi Ölçün, Sonra Uygun Gösterge Seçin
Önce multimetreyi uygun DC voltaj kademesine alın. Siyah prob COM, kırmızı prob voltaj girişinde olmalı; akım girişini kullanmayın. Probları motorun iki terminaline bağlayıp mili elle çevirin. Eksi işaretli değer, seçtiğiniz kablo yönüne göre kutupların ters olduğunu gösterir.
LED kullanmak isterseniz, ölçülen gerilime uygun çalışma aralığı olan ve akım sınırlaması ile ters kutup koruması içeren bir gösterge modülü seçin. Gerilim mil hızına göre değişir; modülün sınırları aşılmamalıdır. Çıplak LED'i motor uçlarına doğrudan bağlamayın. Tek başına seri direnç ters gerilim koruması sağlamaz. Uygun modül yoksa deneyi multimetreyle tamamlayın.
5. Motor Milini Döndürün
Mili kolundan elle ve kontrollü biçimde çevirin; ölçümdeki değişimi gözleyin. Matkap veya başka motorla yüksek hız uygulamayın. Daha yüksek hız boşta gerilimi artırabilir, ancak bu durum sınırsız hız veya güç anlamına gelmez.
Mil yönü değiştiğinde fırçalı DC motorun çıkış kutupları da değişebilir. Bağlantıları düzenlemeden önce mili durdurun.
6. Elektrik Üretimini Gözlemleyin
Dururken, yavaş ve biraz daha hızlı elle çevirirken görülen DC voltajı not alın. Aynı koşulları tekrar ederek sonuçları karşılaştırın. Boşta ölçülen voltaj, yük bağlandığında aynı değerde kalacağını veya belirli güç elde edileceğini göstermez.
LED'in yanmaması “hiç elektrik üretilmiyor” anlamına gelmez; modülün çalışması için yeterli gerilim oluşmamış olabilir. Önce multimetre ölçümünü ve bağlantıları değerlendirin.
Elektrik Jeneratörü Nasıl Çalışır?
Elektrik jeneratörünün çalışma prensibi elektromanyetik indüksiyona dayanır. Manyetik alan içinde hareket eden iletken tel veya bobin üzerinde elektrik akımı oluşur. Büyük jeneratörlerde bu hareket genellikle türbinler, motorlar veya mekanik sistemler aracılığıyla sağlanır.
Bu deneyde ise motor milini elle döndürerek aynı prensibin küçük bir örneği uygulanır. Kalıcı mıknatıslı fırçalı DC motorun mili dışarıdan döndürüldüğünde uçlarında gerilim oluşabilir.
Jeneratörün Daha İyi Çalışması İçin Ne Yapılabilir?
Motorun elle çevrilebilen eğitim deneylerine uygun olması, sağlam bağlantı ve düzgün mekanik hareket önemlidir. Daha fazla ışık için kontrolsüz hız artırmak yerine ölçüm yapın. Aynı motor farklı hızlarda ve farklı yüklerde farklı sonuç verir.
Bu model telefonu şarj etmek, pile enerji basmak veya ev tesisatına bağlanmak için uygun değildir. Motor kendi kendini sürekli besleyemez; elde edilen elektrik enerjisi, kayıplarla birlikte dışarıdan verilen mekanik enerjiden gelir.
Elektrik Jeneratörü Nerelerde Kullanılır?
Elektrik jeneratörleri günlük hayatta birçok alanda kullanılır. Elektrik kesintilerinde kullanılan jeneratörler, bisiklet dinamoları, rüzgâr türbinleri, hidroelektrik santraller ve el ile çevrilen acil durum şarj cihazları bu sistemin farklı örnekleridir.
Temel amaç aynıdır: bir hareket kaynağını kullanarak elektrik üretmek.
Elektrik Jeneratörü Yaparken Dikkat Edilmesi Gerekenler
- Priz elektriği kesinlikle kullanılmamalıdır.
- Deney düşük voltajlı parçalarla yapılmalıdır.
- LED bağlantıları doğru yönde yapılmalıdır.
- Kablo uçları birbirine temas ettirilmemelidir.
- Küçük parçalar çocuklardan uzak tutulmalıdır.
- Deney çocuklarla yapılacaksa yetişkin gözetimi olmalıdır.
Sonuç
Elektrik jeneratörü nasıl yapılır sorusunun en basit cevabı, küçük bir DC motorun milini döndürerek elektrik üretmektir. Motor döndüğünde içindeki manyetik alan ve bobin sistemi sayesinde elektrik akımı oluşur.
Bu deney, hareket enerjisinin elektrik enerjisine nasıl dönüştüğünü göstermek için basit ve öğretici bir uygulamadır. Doğru bağlantılar yapıldığında küçük bir LED’in yanmasıyla elektrik üretimi gözlemlenebilir.
Bu basit deney anlatımı ile elektrik jeneratörünün çalışma prensibini uygulayarak öğrenebilirsiniz.
Motor ve jeneratör arasındaki fark nedir?
Elektrik motoru deneyinde pilin enerjisi harekete dönüşür; burada hareketi eliniz sağlarsınız. LED'in neden akım sınırlamaya ihtiyaç duyduğunu basit LED devresi rehberinde inceleyebilirsiniz. Oradaki sabit pilli bağlantıyı değişken jeneratör çıkışına aynen uygulamayın.
